Einführung in ArcMAP¶
Wir verwenden ArcMap. ArcMap wird verwendet, um geographische Informationen zu visualisieren, zu verwalten, zu erstellen, zu analysieren und zu teilen. Es ermöglicht Benutzern, Karten zu erstellen, geographische Daten zu bearbeiten, geographische Daten zu analysieren und schließlich Berichte und Karten zu erstellen.
Fragen und Probleme¶
Solltet ihr während des Arbeitens mit ArcMap auf Probleme oder Fehler stoßen, seid ihr nicht allein. Wir stehen bereit, um euch bei Fragen oder Schwierigkeiten zu unterstützen.
Vorbereitung¶
Legt einen Ordner auf Ihrem Computer an, in dem ihr alle Daten für unseren Kurs speichert (z.B. ...\Mintoring
).
Bitte ladet die Daten, mit denen wir heute arbeiten, von der FU-Box herunter . Klickt auf ein Thema um den Link dahin zu öffnen. Klickt dann auf den Button "Download all files", um den Datensatz auf euren Computer herunterzuladen.
Die möglichen Themen sind:
ArcMAP¶
Öffnet ArcMap unter Start > Programme > ArcGIS > ArcMap
.

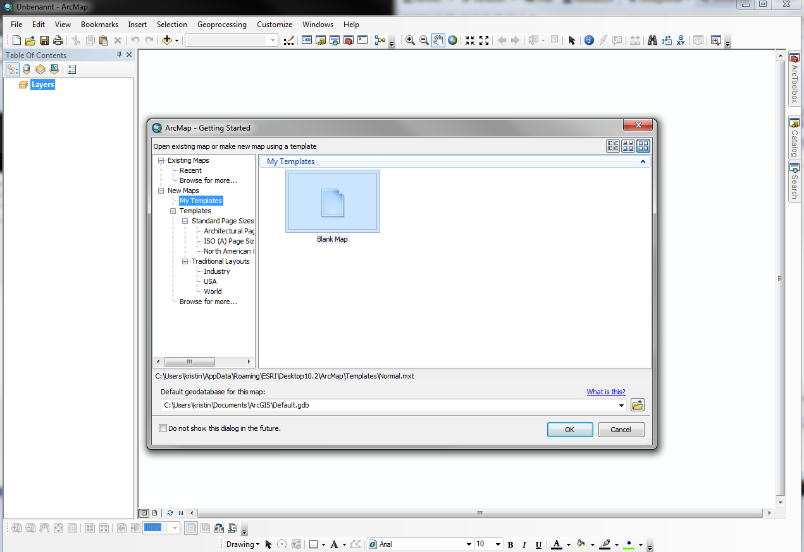

Bei dem sich öffnenden Fenster werdet ihr gefragt, ob ihr eine Vorlage öffnen möchten.
Da wir ein neues Projekt anlegen, wählt bitte CANCEL
.
Ihr seht nun die ArcMap-Benutzeroberfläche.
Definieren des Arbeitsverzeichnisses¶
Wir müssen das Arbeitsverzeichniss definieren.
Geht dafür in der ArcMap- Menüleiste auf GEOPROCESSING > ENVIRONMENTS > WORKSPACE
und gebt für für den CURRENT WORKSPACE
und SCRATCH
WORKSPACE
euer Arbeitsverzeichnis an, in dem ihr eure Daten speichert (z.B. ...\Mintoring
).
Klickt dafür auf das Ordnersymbol und navigiert zu eurem Ordner. Dazu müsst ihr zunächst mit Connect to Folder
eine Verbindung mit dem Laufwerk, auf dem sich euer Ordner befindet, erstellen.
Daten öffnen und visualisieren in ArcMap¶
Nun wollen wir die ersten Geodaten in ArcMap öffnen und visualisieren.
In ArcMap werden Daten über Add Data
geöffnet.
Öffnet die Dateien mit den Endungen .shp
und .tif
Die Daten erscheinen in ArcMap sowohl im Kartenfenster (rechts) als auch im Table of Contents (links) hierarchisch gelistet.
Der Datensatz, der im Table of Contents
oben gelistet ist, liegt auch im Kartenfenster oben, d.h. er kann evtl. darunterliegende Datensätze verdecken.
Ihr könnt die Reihenfolge der Datendarstellung im Kartenfenster verändern, indem ihr einen Datensatz im Table of Contents
anklicken und an eine andere Position (nach unten/oben) verschiebt.
Erkundet die Daten mit den vorhandenen Werkzeugen in der Toolbar (Zoom in, Zoom out, Pan/Verschieben, Full extent/volle räumliche Ausdehnung, Fixed zoom in, Fixed zoom out).
Attributtabelle öffnen¶
Vektordaten sind dadurch charakterisiert, dass sie neben der geometrischen Information (wo genau liegen die Punkte/Flächen im Raum)
auch Sachdaten enthalten können. Diese Sachdaten sind über die Attributtabelle
direkt mit der räumlichen Information verknüpft.
Beispielsweise wäre die Umrandung eines Bezirkes im Raum eine räumliche/geometrische Information.
Die Einwohnerzahl für den jewiligen Bezirk, oder auch der Name des Bezirkes wären Sachinformationen/Sachdaten
Diese Attributtabelle
kann in ArcMap über das KONTEXTMENÜ (Rechtsklick auf den entsprechenden Datensatz im Table of Contents) > OPEN ATTRIBUTE TABLE
angeschaut werden.

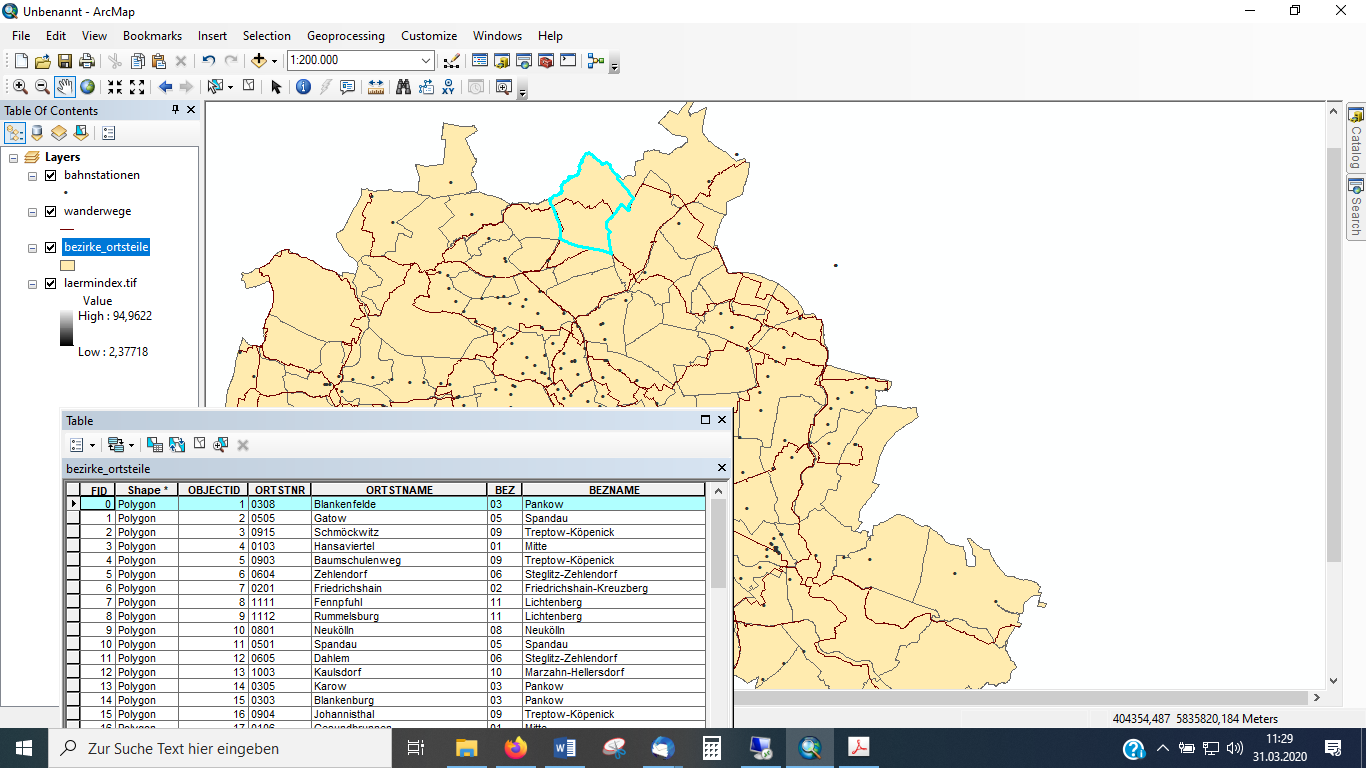

Öffnet die Attributtabelle
eurer Daten und seht euch die enthaltenen Sachdaten an.
Um herauszufinden, welche Zeile der Attributtabelle
für welches Geoobjekt (z.B. Ortsteil) im Kartenfenster steht,
kann man die entsprechende Zeile selektieren. Klickt dafür hier in der Attributtabelle
auf den Anfang der ersten Zeile.
Das entsprechende Element ist nun sowohl in der Attributtabelle
als auch im Kartenfenster selektiert.
Anpassen der Datendarstellung¶
Die graphische Darstellung der Daten, also deren Farb- und Formgestaltung, erfolgt nach dem Öffnen in ArcMap zufällig. Ziel ist es, die Daten so darzustellen, dass alle wichtigen Daten sichtbar, inhaltlich passend und gut voneinander unterscheidbar visualisiert werden.
Die einfache Visualisierung erfolgt über einen Doppelklick auf das jeweilige Symbol (Punkt bzw. Linie) unterhalb des Layernamens im Table of Contents
.
Es öffnet sich ein neues Fenster: Symbol Selector
. In diesem kann die geometrische Form, deren Größe und Farbgestaltung für einen Layer ausgewählt werden.
Für die Visualisierung ist eine Darstellung nach dessen Eigenschaften in der Attributtabelle
erforderlich.
Diese Visualisierung erfolgt über das KONTEXTMENÜ (Rechtsklick auf den entsprechenden Datensatz im Table of Contents) > PROPERTIES
ein neues Fenster öffnet sich: LAYER PROPERTIES > SYMBOLOGY
.
Wählt nun auf der linken Seite unter Show
die Option CATEGORIES > UNIQUE VALUES
.
Unter VALUE FIELD
könnt ihr eine der Spalten der Attributtabelle
auswählen.
Ihr könnt entweder eine Farbzuweisung über die COLOR RAMP
auswählen oder mit einem Doppelklick auf das Farbkästchen zu jedem Attribut eigene Farben für das jeweilige Attribut auswählen.
Die Funktion, einen Layer transparent darzustellen, findet ihr im Fenster LAYER PROPERTIES > DISPLAY > TRANSPARENT
.
Bestätigt anschließend mit OK
.
Speichern des ArcMap-Projekts¶
Es ist es immer wichtig, eure Ergebnisse zu speichern. Sämtliche Veränderungen in der Darstellung der Daten im Kartenfenster, die wir vorgenommen haben, sollten in einem ArcMap-Projekt gespeichert werden.
Speichert euer ArcMap-Projekt in der Menüleiste unter FILE > SAVE AS
in eurem Ordner mit dem Namen Mintoring.mxd
Erstellen einer Karte¶
Kartenlayout erstellen¶
Wir wollen nun eine Karte erstellen. Dafür werden wir in einem ersten Schritt das Kartenlayout an unsere Wünsche anpassen.
Für die Erstellung eines Kartenlayouts müsst ihr in ArcMap den sogenannten Layout View
aktivieren. Bisher haben wir immer in der Data View
gearbeitet und in dieser Darstellungsveränderungen für die Daten vorgenommen. Für die Anpassungen im Kartenlayout muss die Layout View
aktiviert sein.
Dies könnt ihr in der Menüleiste unter VIEW > LAYOUT VIEW
aktivieren.
Kartenlayout anpassen¶
Wir wollen nun das Papierformat der Karte in ein A3-Querformat ändern.

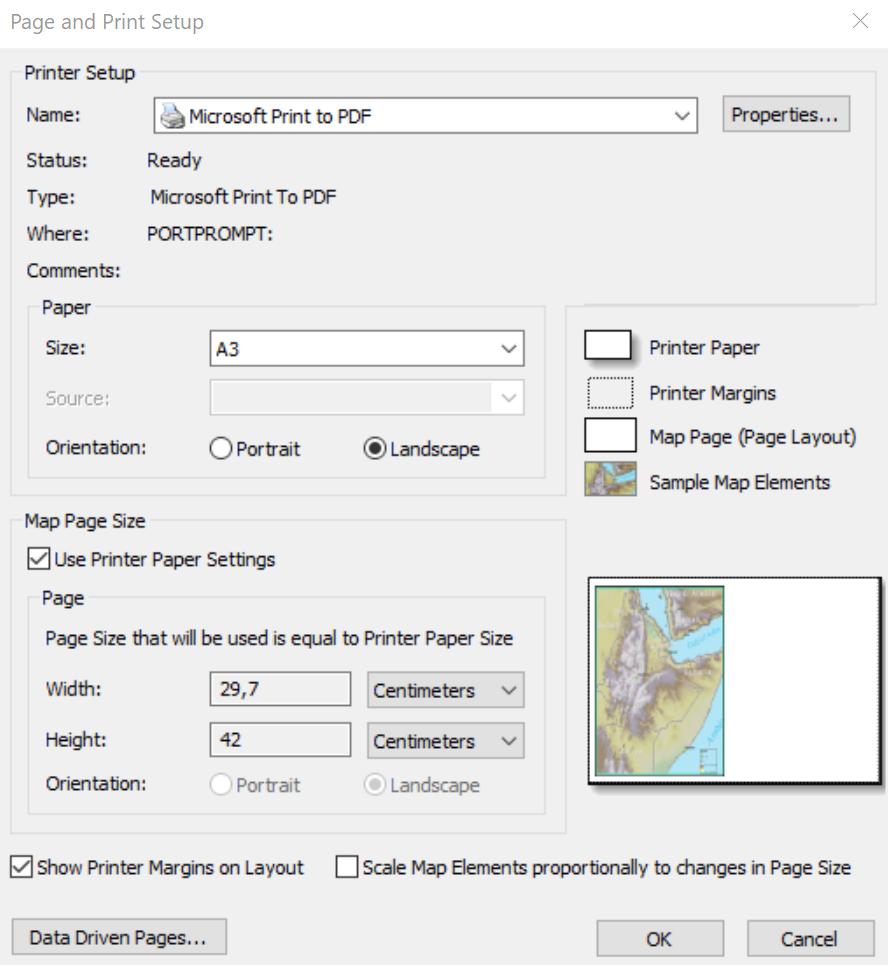

Ändert das voreingestellte Papierformat in der ArcMap-Menüleiste unter dem Reiter File > Page and Print Setup
. Wählen Sie Paper > Size
und wählen Sie ein A3-Format aus.
Wählt unter Paper > Orientation > Landscape
Querformat. Dadurch wechselt ihr das
Seitenformat von Hoch- zu Querformat.
Ändert bei Name
den Namen zu Microsoft to PDF
und bestätigt mit OK
.
Im nächsten Schritt wollen wir den Kartenrahmen unserer Karte an das gewählte Papierformat anpassen.
Öffnet in der ArcMap-Menüleiste unter Customize > Toolbars > Layout
die Editierungswerkzeuge eurer Karte (falls die Layout-Toolbar nicht schon geöffnet sein sollte). Mit dieser Layout-Toolbar könnt ihr Elemente innerhalb Ihres Kartenlayouts verschieben und den Zoom für die Ansicht der Karte verändern.
Setz den Zoom für euer Papierformat auf 50%
.
Ihr könnt nun den Kartenrahmen eurer Karte anpassen. Die Platzierung des Kartenrahmens
im Layout wird durch ein schwarzes Rechteck angezeigt. Um den Kartenrahmen im Layout View
anzupassen, klickt mit der rechten Maustaste auf die Darstellung des Datensatzes.
Hinweis: Falls ihr bereits Werkzeuge aus der Layout-Toolbar
ausprobiert haben solltet, könnt ihr den Kartenrahmen nicht direkt aktivieren. Bitte klickt dafür zuerst auf den schwarzen Pfeil in der ArcMap-
Werkzeugleiste Tools (Tools-Werkzeugleiste > Select Elements
) und klickt danach auf die Darstellung des Datensatzes.
Der Kartenrahmen ist nun aktiviert (zu erkennen an der hellblau-schwarzen Strichelung und den Kästchen an den Eckpunkten) und kann verändert werden.
Ihr könnt die Position des Kartenrahmens ändern, indem ihr in mit gedrückter linker Maustaste verschieben. Die Größe des Kartenrahmens könnt ihr durch die Eckpunkte verstellen.
Einfügen der erforderlichen Kartenelemente bzw. Kartenrandangaben¶
In der ArcMap-Menüleiste findet ihr unter dem Reiter Insert
die wichtigsten Kartenelemente, die ihr in eurer Karte verwenden solltet.
Kartentitel¶
Platziert unter Insert > Title
einen Kartentitel in eure Karte.
Gebt der Karte eine geeignete Überschrift.
Ihr könnt das Textformat der Überschrift durch einen Doppelklick auf den Titel jederzeit formatieren.
Platziert die Überschrift an einer geeigneten Stelle eurer Karte.
Legende¶

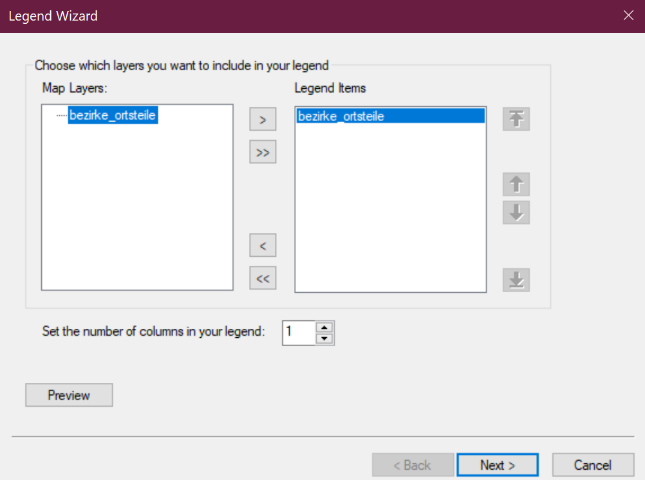

Öffnet den Legend Wizard
unter Insert > Legend
.
Über die mittleren Pfeiltasten können ihr den gewünschten Layer von Map Layers
zu Legend Items
verschieben. Es werden nur Legenden der Layer erzeugt, die in der Legend Items
-Liste aufgeführt sind. Achtet darauf, dass der Layer unter Legend Items
gelistet ist.
Platziert die Legende an eine geeignete Stelle im Kartenrand.
Das Legendenmenü kann jederzeit mit Doppelklick auf die Legende wieder geöffnet werden. Die Einstellungsmöglichkeiten sind so vielfältig, dass wir das hier nicht alles detailliert beschreiben können.
Wichtig: Die Legendeneinträge werden automatisch angepasst, wenn zum Beispiel Attributfarben und -einträge im Symbology
-Menü (in der Data View!) verändert werden. Es können ebenso neue Geodaten in die Legende übernommen oder herausgelöscht werden.
Nordpfeil¶
Öffnet den North Arrow Selector
unter Insert > North Arrow
.
Wählt einen passenden Nordpfeil aus und bestätigt mit OK
.
Maßstab¶
Öffnet den Scale Bar Selector
unter Insert > Scale Bar
.
Wählt einen geeigneten Maßstab aus und bestätigt mit OK
.
Platziert den Maßstab an einer geeigneten Stelle.
Ihr könnt den Maßstab jederzeit durch einen Doppelklick anpassen.
Koordinatensystem¶
Öffnen Sie die Data Frame Properties
durch einen Doppelklick auf das Layer Symbol
im Table of Content
.
Wählt den Reiter Grids
.
Erzeugt ein neues Koordinatensystem durch Klicken der Option New Grid
.
Wählt Measured Grid: divides map into a grid of map units
und bestätigt mit Weiter
.
Wählt Appearance
die Option Labels only
. Setzt den Abstand unter Intervals
für die X-
und die Y-Achse auf 10000 Meters
, um in diesem Abstand Koordinaten am Kartenrand
einzufügen. Bestätigt mit Weiter
.
Behaltet die Voreinstellungen bei und bestätigt mit Weiter
.
Bestätigt zuletzt mit Finish
.
Bestätigt nun eure Anpassungen in den Data Frame Properties mit Übernehmen
und
anschließend OK
.
Ihr könnt jederzeit Änderungen an der Darstellung des Koordinatensystems vornehmen. Dazu
öffnet durch einen Doppelklick auf das Layers-Symbol im Table of Contents
die Data Frame Properties
. Unter dem Reiter Grids
könnt ihr euer Koordinatensystem auswählen und über Properties
anpassen.
Weitere Elemente¶
Zusätzliche Karteninformationen (wie z.B. das Datum der Kartenerstellung, der Name des/r Kartenautors/in, Name des verwendeten
Koordinatensystems etc.) können aber auch über Insert > Text
in den Kartenrand eingefügt und dort auchverändert werden.
Der Text sollte folgendes Enthalten:
- Authorinen
- Datum
- Quelle
Exportieren der Karte als Bildformat¶
Wenn ihr mit eurer Darstellung der Karte zufrieden seid, wählt in der ArcMap- Menüleiste unter File > Export Map
.
Gebt den gewünschten Speicherort an und gebt der zu exportierenden Karte unter Dateiname
einen Namen.
Unter der Option Dateityp
können ihr euch ein Bildformat aussuchen, in dem die Karte gespeichert wird. Wählt JPG
oder PDF
.
Gebt unter Resolution
eine Auflösung von 300 dpi an.
Bestätigt mit Speichern
.
